碳纖維石墨軟氈的工藝要點(diǎn)及產(chǎn)品特點(diǎn)

碳纖維石墨軟氈一般由粘膠纖維、PAN纖維等原絲先經(jīng)過(guò)非織造工藝制成氈子，再經(jīng)過(guò)浸漬（主要是粘膠基需要浸漬）、預(yù)氧化、碳化、石墨化、裁剪，最終得到成品。

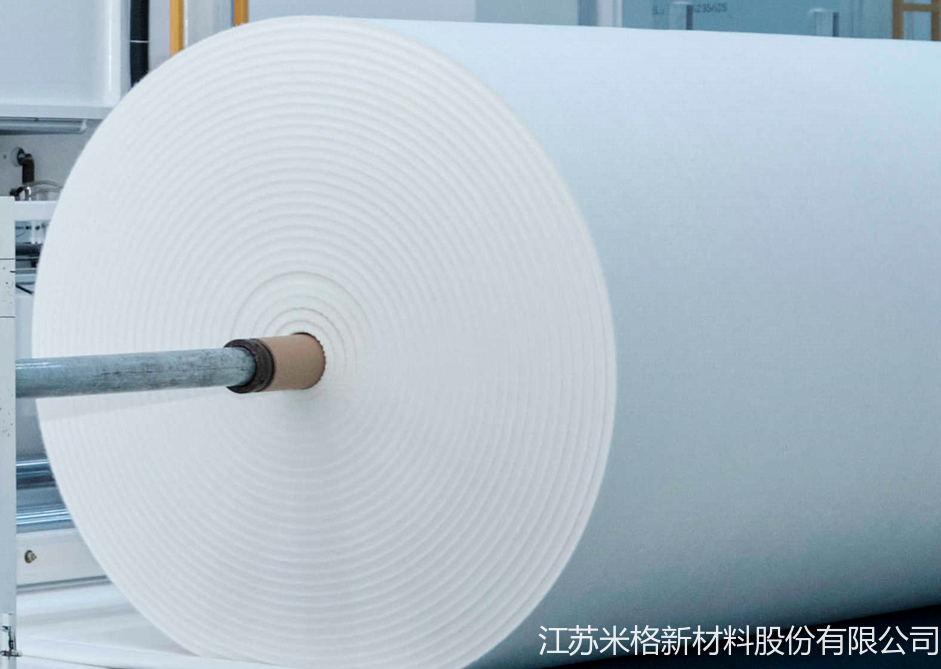

石墨軟氈的成型主要在前端的非織造工序，非織造是一系列復(fù)雜工藝的合稱，有多種因素會(huì)影響成品質(zhì)量，例如：將纖維梳理成網(wǎng)時(shí)，PAN纖維或粘膠纖維細(xì)、輕、較干燥，在設(shè)備的機(jī)械作用下容易起靜電，影響設(shè)備正常運(yùn)行，因此需通過(guò)加抗靜電劑等方式減少靜電；鋪網(wǎng)時(shí)，鋪網(wǎng)方式有平行式、交叉式、組合式、垂直式等多種類型，鋪網(wǎng)層數(shù)可達(dá)幾十層；針刺加固時(shí)，可選用不同型號(hào)的刺針、不同的刺針排布方式、不同的針刺次數(shù)。

這些僅僅是非織造工藝中采用干法成網(wǎng)、針刺加固的一小部分，非織造還有多種不同的技術(shù)路線。

原絲纖維成型后，從預(yù)氧化開(kāi)始由于氈子中的非碳元素一步步減少，石墨軟氈相對(duì)于預(yù)氧化之前的氈子，其長(zhǎng)度、寬度、厚度均會(huì)縮小。但未裁剪的石墨軟氈仍然是一塊面積巨大的材料，長(zhǎng)度可達(dá)40m，寬度可達(dá)1.6m。

根據(jù)應(yīng)用需求，對(duì)石墨軟氈兩端及兩側(cè)不平整部分進(jìn)行裁剪，還可繼續(xù)裁剪成面積合適的長(zhǎng)方形軟氈、圓形軟氈，以及用于制作硬氈的各種形狀坯料等。

從主要性能指標(biāo)來(lái)看，石墨軟氈的密度僅0.10g/cm3左右，約是水的密度的十分之一。石墨化之后的纖維本身就輕且細(xì)，再加上大量纖維之間形成小空間，讓軟氈的密度如此之低。

高純/高效粘膠基石墨軟氈的導(dǎo)熱系數(shù)在1150℃約為0.10-0.15W/m·k，導(dǎo)熱系數(shù)越低，保溫性能越好。

碳纖維石墨硬氈的工藝要點(diǎn)及產(chǎn)品特點(diǎn)

硬氈的成型主要有軟氈層壓固化成型和濕法成型兩種方式。常見(jiàn)的層壓法制作碳纖維石墨硬氈以軟氈為原料，生產(chǎn)工藝始于裁剪：從軟氈上裁剪多塊尺寸略大于最終所需成品硬氈尺寸的坯料。裁剪后浸漬樹(shù)脂等粘結(jié)材料，并按所需硬氈厚度將浸漬后的坯料鋪疊多層。

軟氈生產(chǎn)中的浸漬主要是浸漬催化劑，讓粘膠纖維在后續(xù)熱處理中更穩(wěn)定；而硬氈的浸漬主要是浸漬熱固性樹(shù)脂，在后續(xù)加熱固化過(guò)程中，液態(tài)的樹(shù)脂凝固，多層軟氈與樹(shù)脂緊密結(jié)合成型。

樹(shù)脂+碳纖維石墨軟氈，讓材料在某些性能上能實(shí)現(xiàn)“1+1＞2”的效果。浸漬了樹(shù)脂的多層鋪疊的軟氈經(jīng)過(guò)升溫固化，已不像軟氈一樣可以卷起來(lái)，材料的密度、抗壓強(qiáng)度也有所增加。

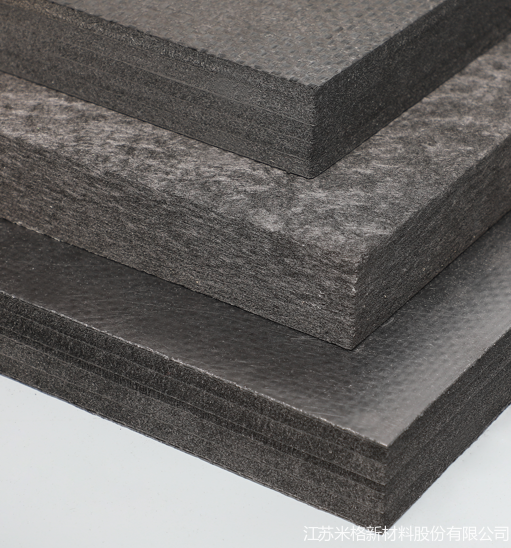

碳纖維石墨硬氈由多層軟氈與樹(shù)脂固化成型

但這還不是碳纖維石墨硬氈。因?yàn)槠渲械臉?shù)脂含有大量碳以外的其他元素，需經(jīng)過(guò)碳化、石墨化等工藝去除。

樹(shù)脂中的碳作為基體，碳纖維石墨軟氈作為增強(qiáng)體，它們復(fù)合在一起，最終成為硬氈這種復(fù)合材料。所以碳纖維石墨硬氈又稱石墨硬質(zhì)復(fù)合氈。

軟氈纖維之間的小空間填充了樹(shù)脂并固化后，半成品的密度必然高于原料軟氈；碳化、石墨化之后，樹(shù)脂失去了氫、氧原子等，密度又有所降低，但樹(shù)脂中留下的碳讓石墨硬氈密度仍然高于原料軟氈的密度。硬氈密度約為0.13-0.25g/cm3。

石墨化之后硬氈的面積與固化之后半成品的面積幾乎一樣，一般小于裁剪前的原料軟氈。

根據(jù)形狀、表觀要求，硬氈還需要進(jìn)行機(jī)加工、涂層或貼碳布、石墨紙等處理。

相較于碳纖維石墨軟氈，硬氈的導(dǎo)熱系數(shù)略高，保溫性不如軟氈，但其使用壽命更長(zhǎng)，例如在單晶爐中軟氈的使用壽命約為6個(gè)月，而硬氈大概12個(gè)月更換一次。
